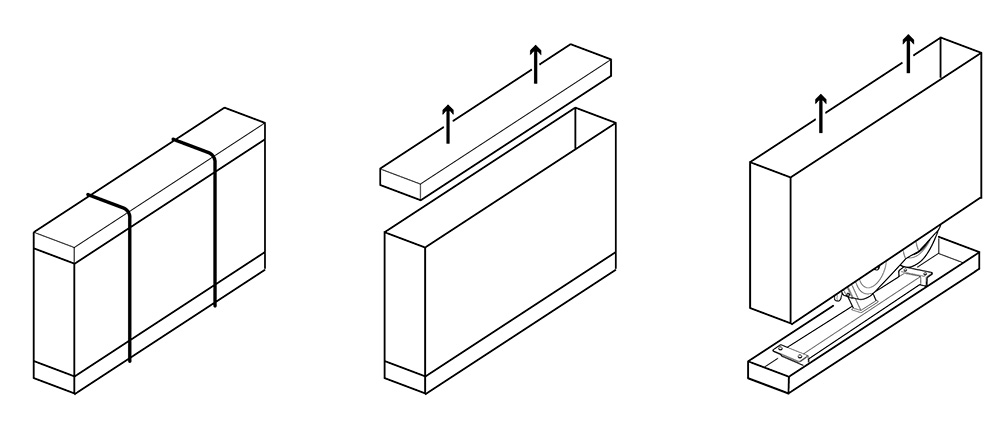

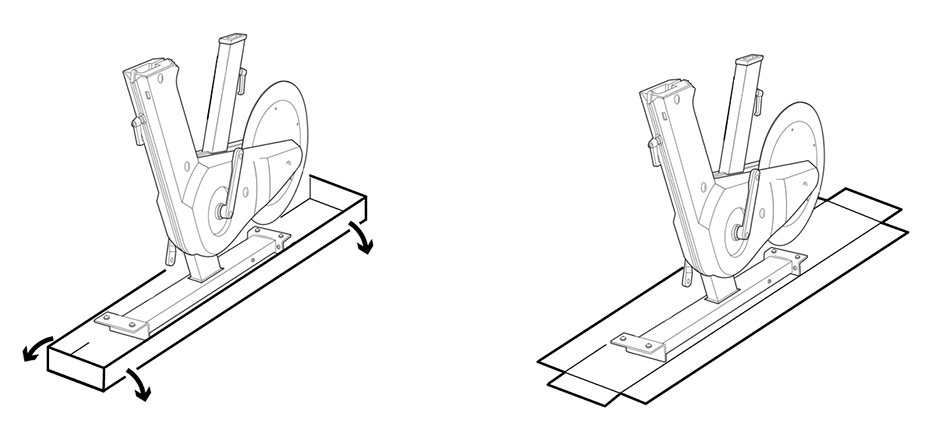

Apertura de la caja
En primer lugar abre la caja de tu Smart ZBike. El diseño de la caja facilita la apertura.
Montaje de la Smart Bike
El montaje de tu Smart ZBike es sencillo.
Tras extraer todos los componentes, y cerciorarte que están todos, sigue los pasos descritos a continuación, o visualiza el vídeo.
Nota: Los soportes en función del modelo de estos pueden incluir una tuerca o 2 tuercas por cada apoyo. En las siguientes imagenes puedes ver su montaje.

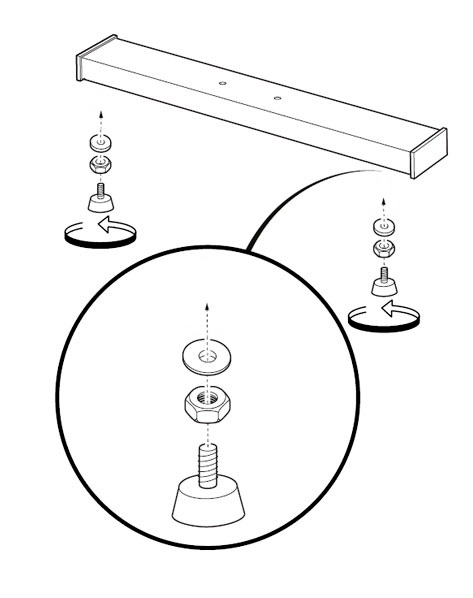

1 tuerca

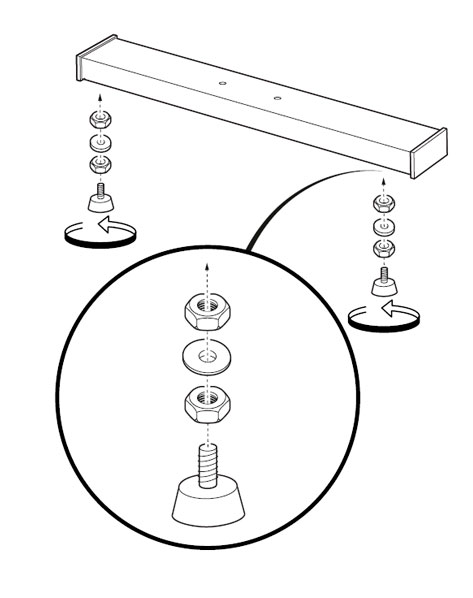

2 tuercas

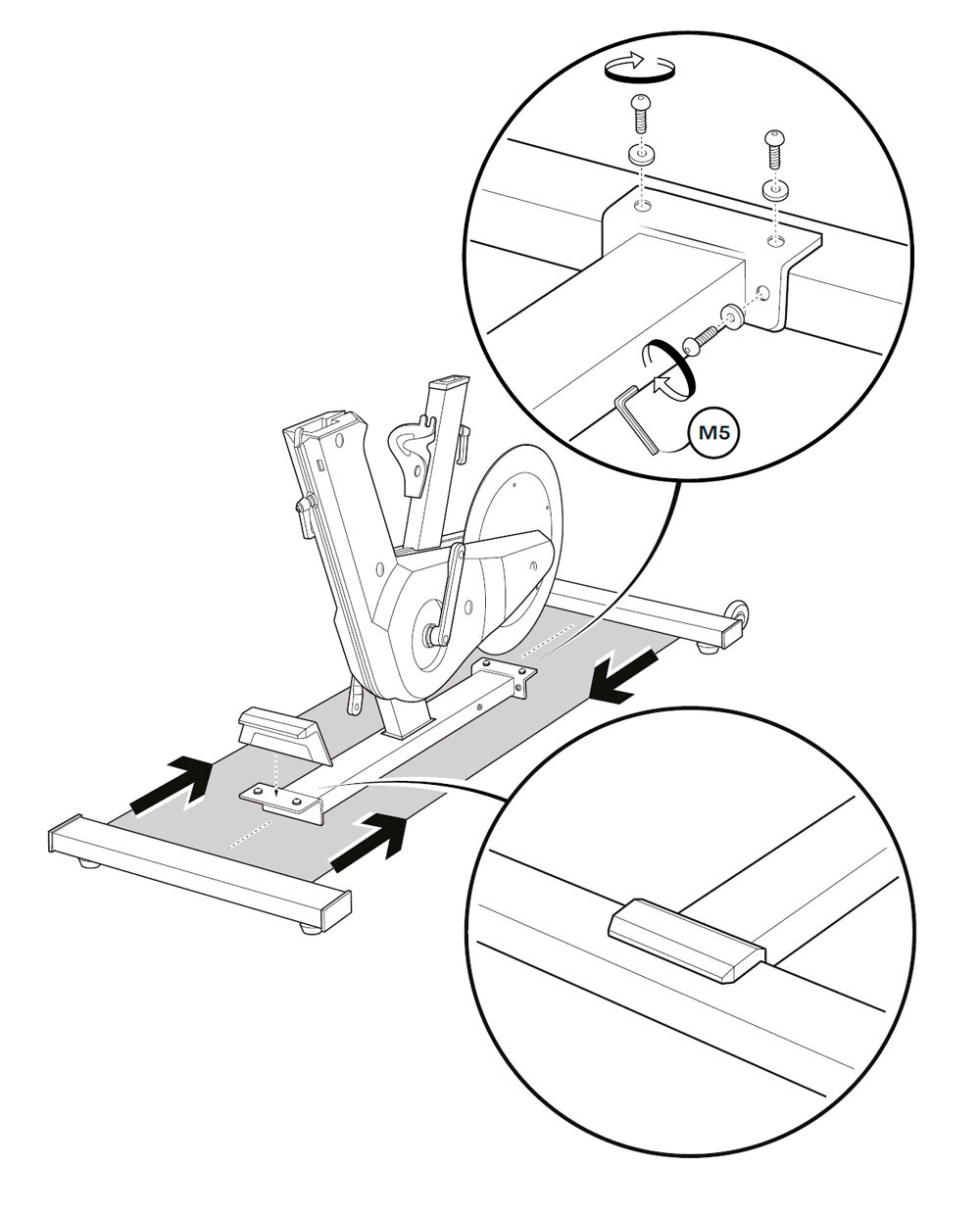

Atornilla los travesaños delantero y trasero a los extremos de la base del bastidor. Usa 4 tornillos M8x20 y las 4 arandelas M8, utiliza la llave hexagonal 5 para apretarlos. Una vez perfectamente atornillados los travesaños, cubre la unión delantera y trasera con los embellecedores de plástico.

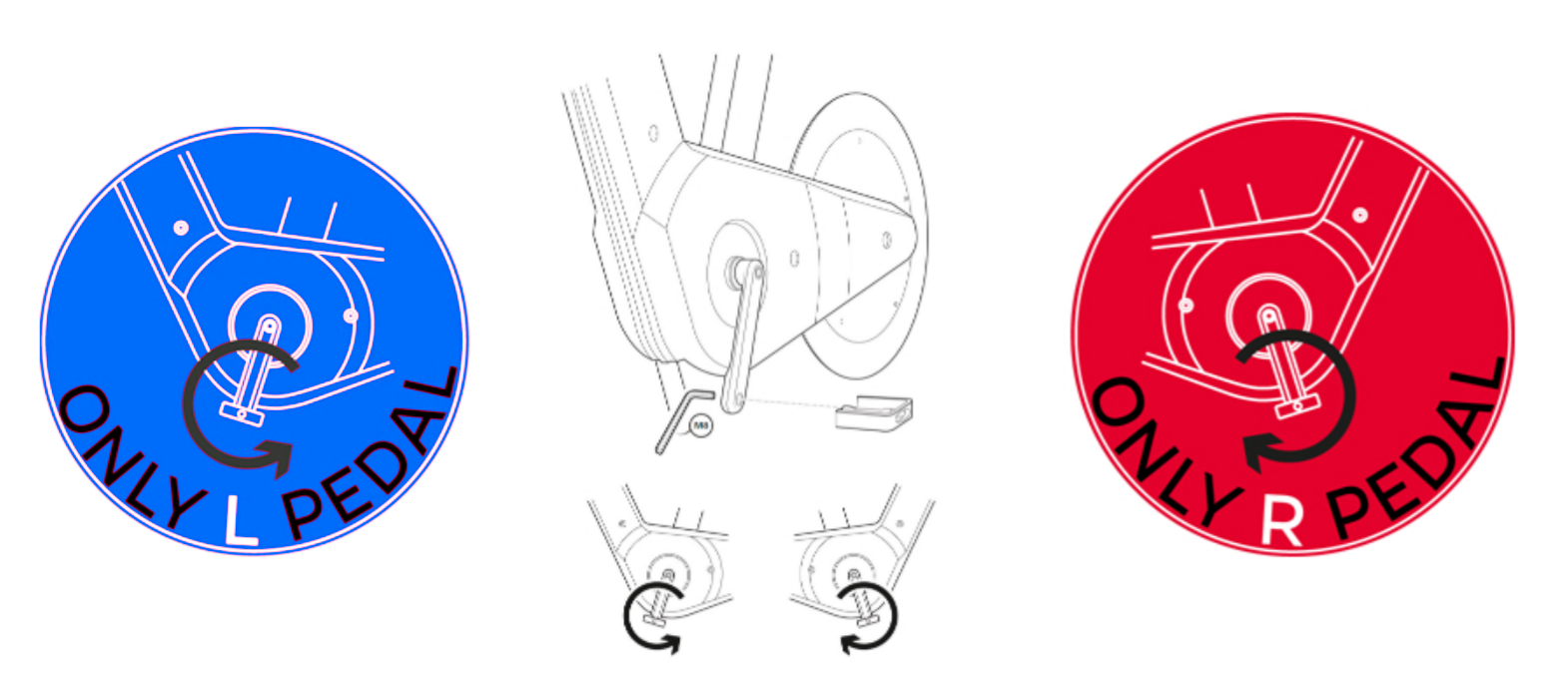

Enrosca los pedales a las bielas.
Asegúrate de poner el pedal L en la izquierda y R en la derecha, (estas indicaciones se encuentran en la parte interna del pedal) según el sentido del pedaleo.
Ten especial cuidado en que entren completamente rectos y sin forzarlos al inicio. El sentido de giro para enroscarlos es el mismo del pedaleo.
Para apretarlos utiliza la llave Allen M8.
Modelo FREE

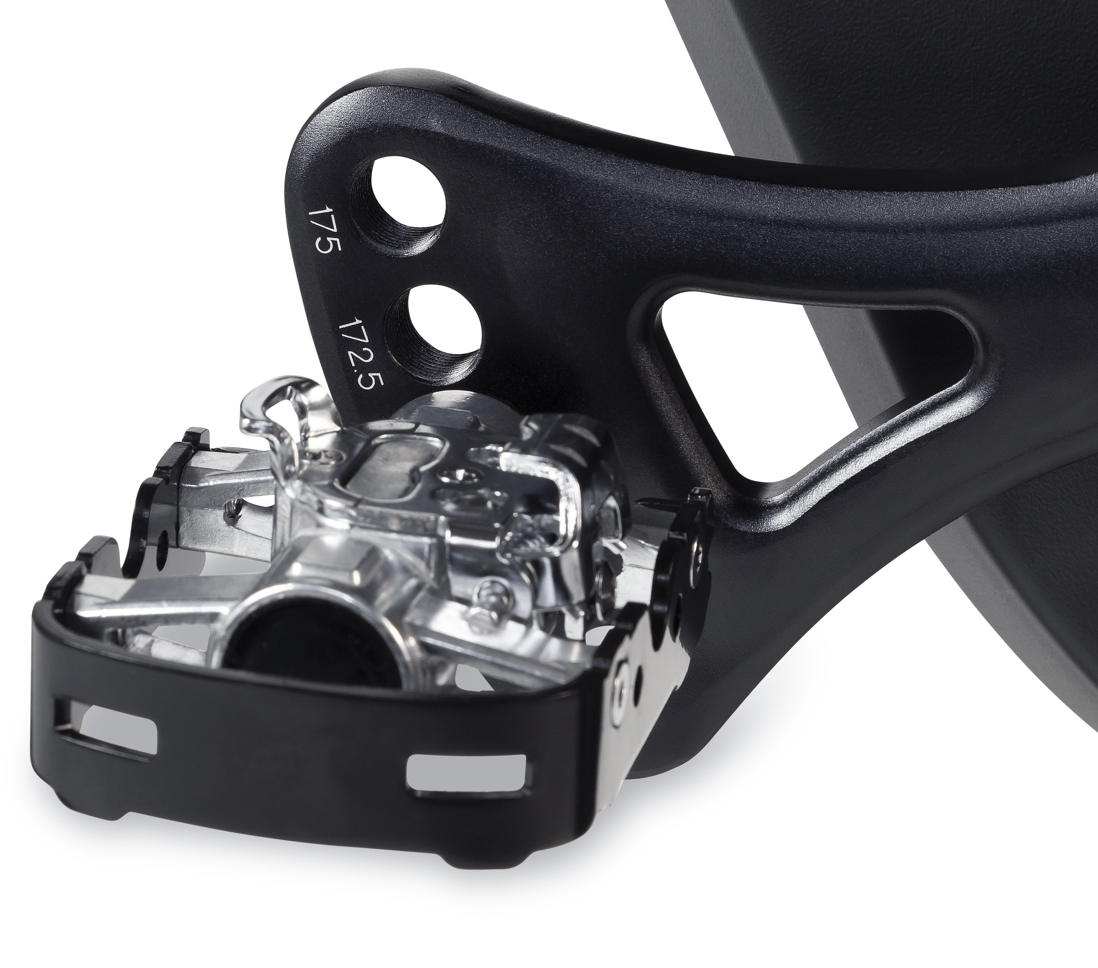

Elige qué longitud de biela quieres y enrosca los pedales en esa medida. Para apretarlos utiliza una llave fija 15.

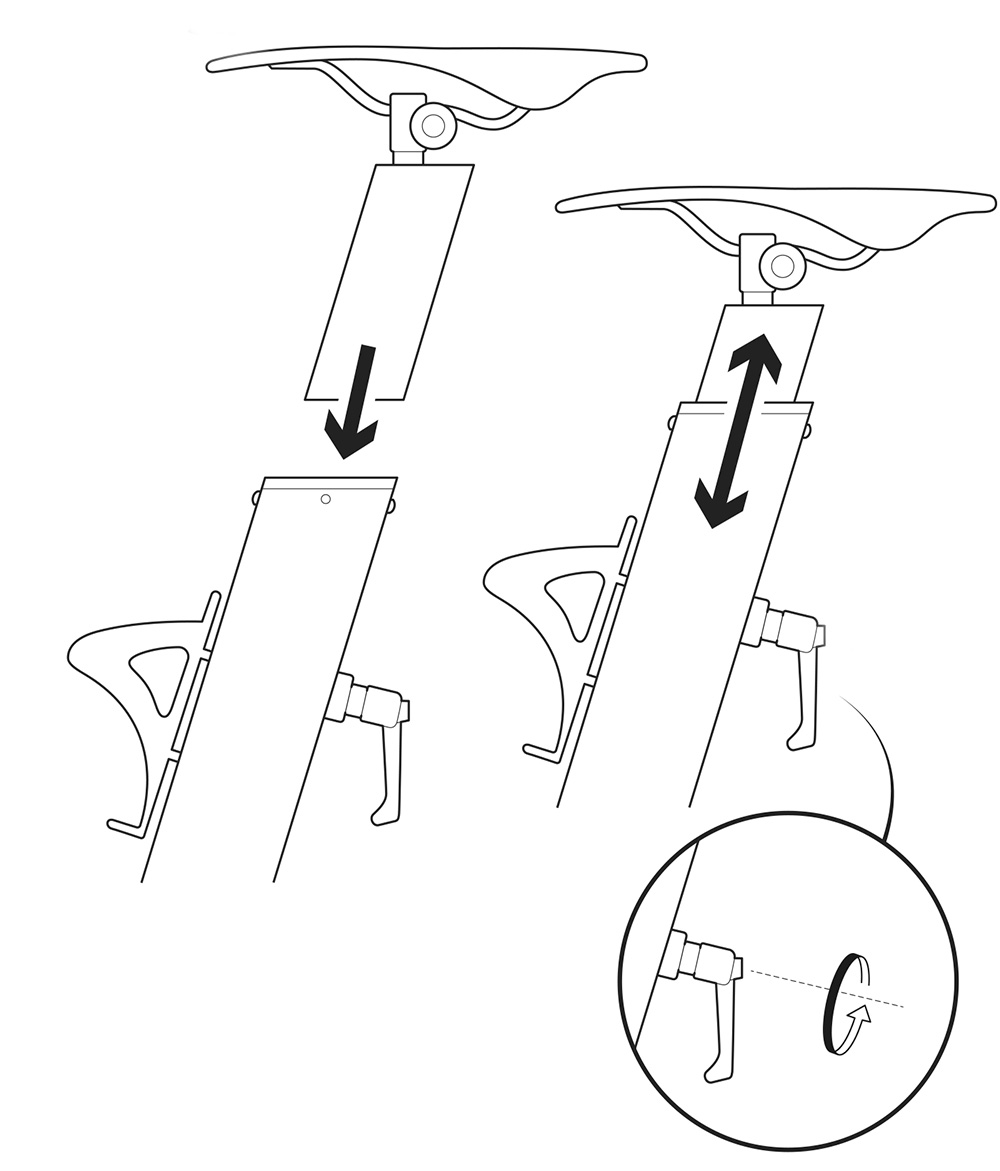

Introduce la tija de sillín en el bastidor. Puedes regular la altura del sillín subiendo o bajando la tija; utiliza la maneta de regulación del bastidor para fijar su posición.
También puedes adelantar o atrasar el sillín usando una llave fija del número 14 (no incluida).

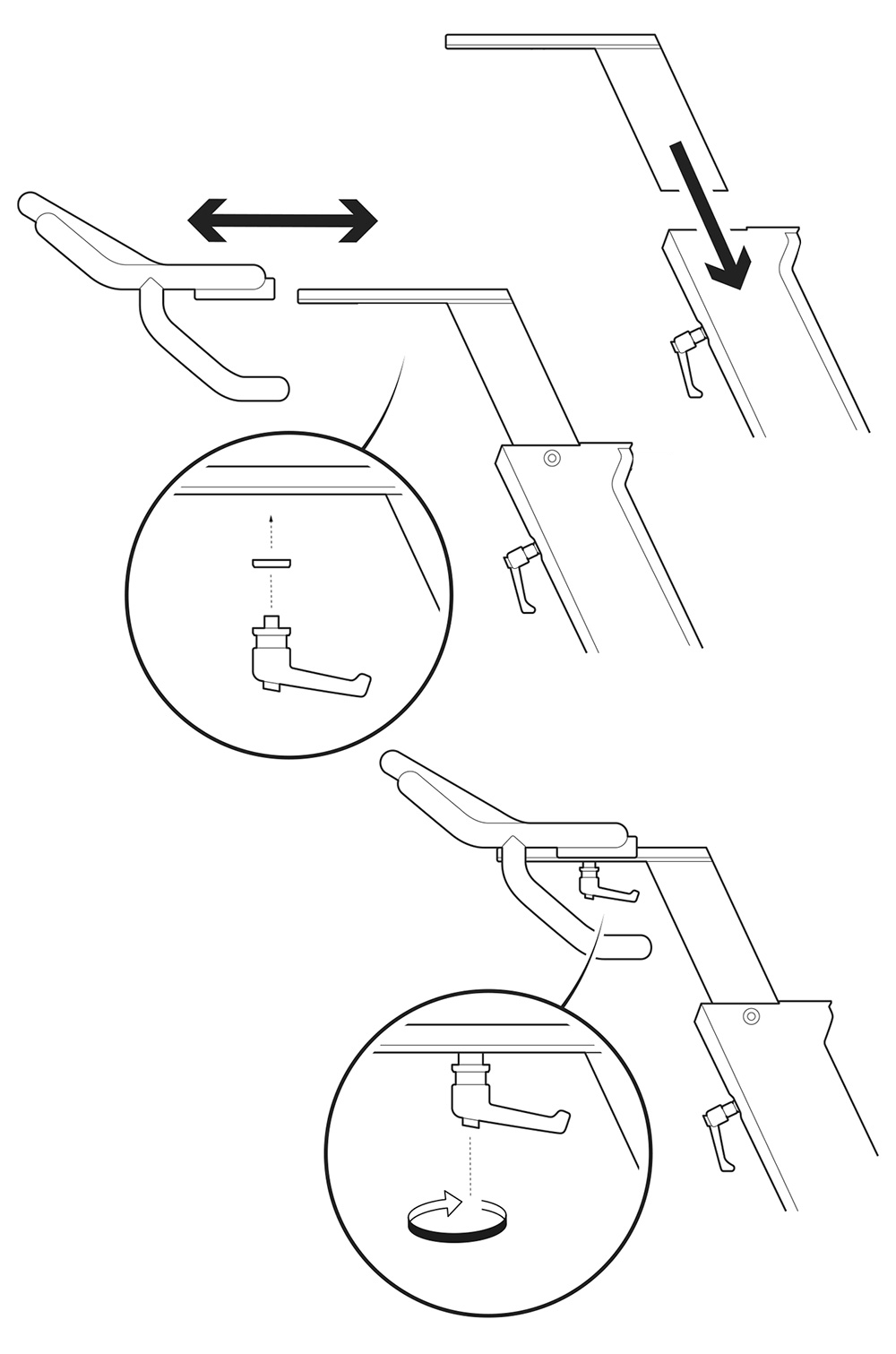

Introduce la tija de manillar en el bastidor. Puedes regular la altura del manillar subiendo o bajando la tija; utiliza la maneta de regulación del bastidor para fijar su posición. A continuación, introduce el manillar en la guía de la tija. Utiliza la maneta y arandela de apriete para fijar el manillar en la posición deseada.

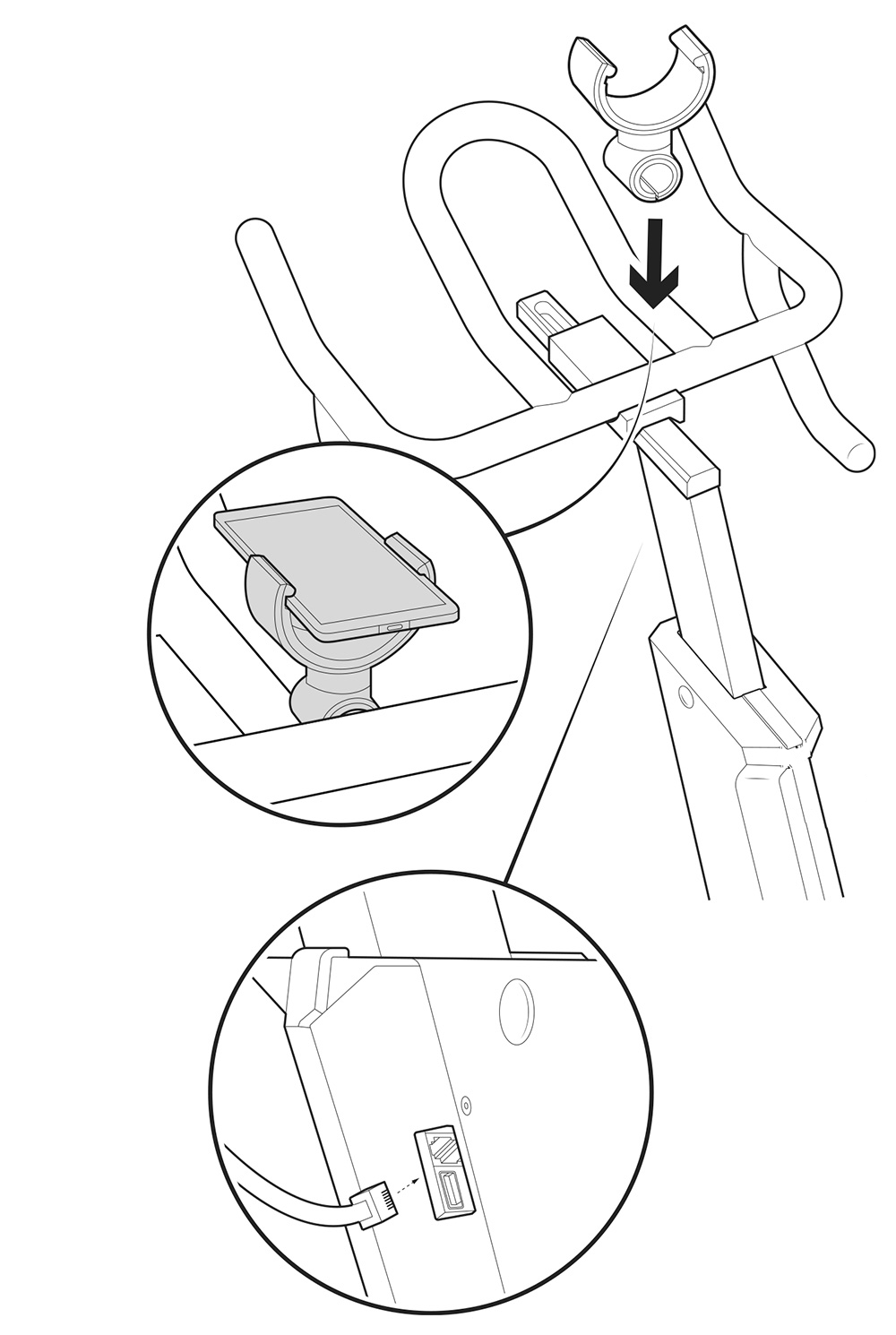

Coloca el soporte para smartphone en la zona del manillar que prefieras. Recuerda que en la parte frontal del bastidor, justo debajo del manillar dispones de un puerto USB desde donde cargar tu smartphone. Conecta tu manillar en la toma ethernet para cambiar la resistencia a través de los botones.

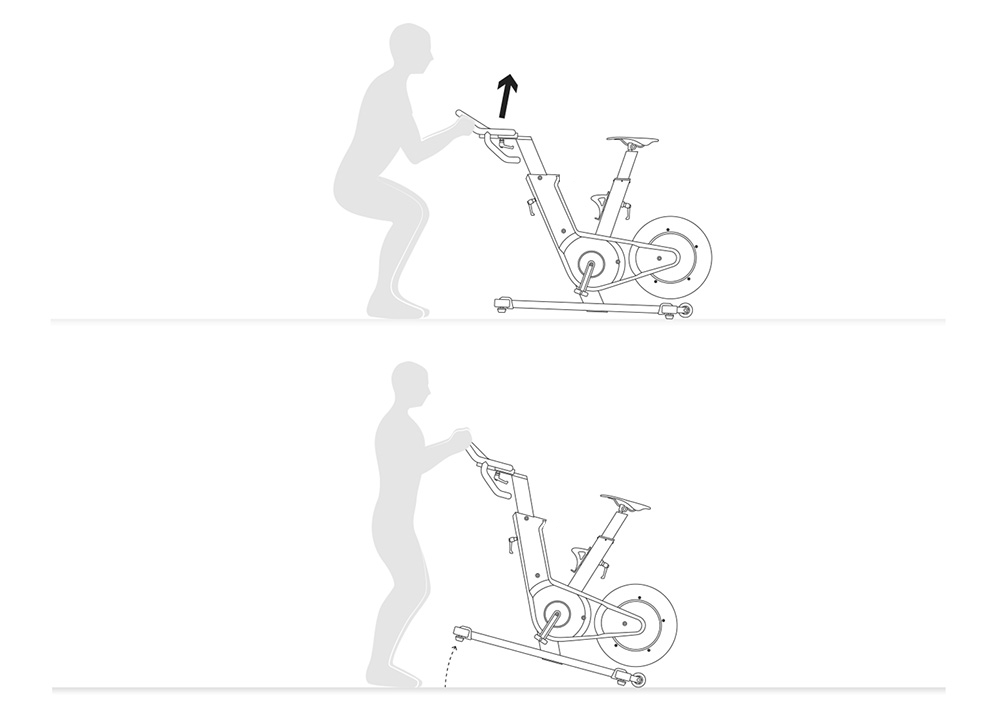

Si necesitar mover tu ZBike, sitúate frente al manillar e inclínala para poder transportarla sobre las ruedas de la parte trasera.

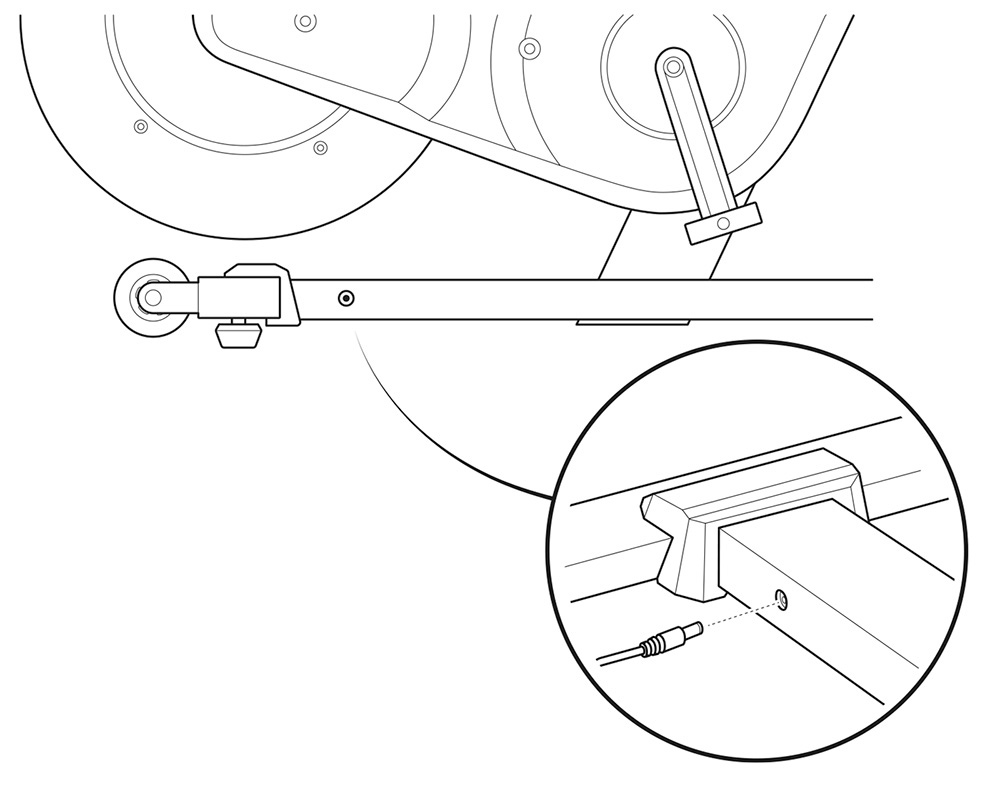

Enchufa el adaptador de corriente al conector situado en la parte trasera derecha de la barra central del bastidor.
¡Ya tienes tu Smart ZBike montada! Si quieres probarla ya, gracias a los pulsadores situados bajo el manillar puedes variar la resistencia de forma lineal, recuerda que debe estar conectada a la corriente eléctrica. El mayor potencial lo obtendrás si conectas tu Zbike con alguna aplicación o dispositivo como un Garmin Edge , ya que la resistencia se ajustará de forma automática según el tipo de sesión que estés realizando.
