En las siguientes imágenes puedes ver su montaje.

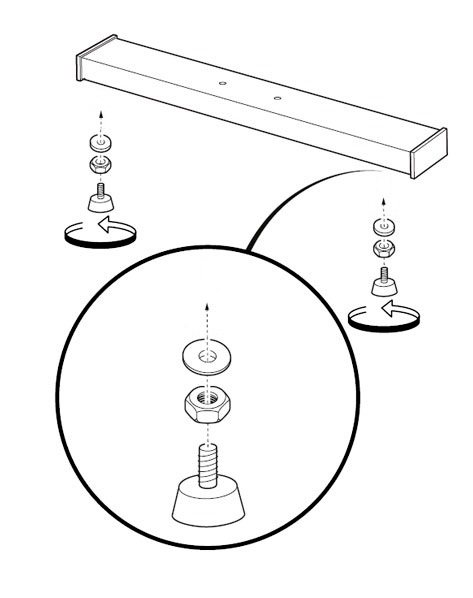

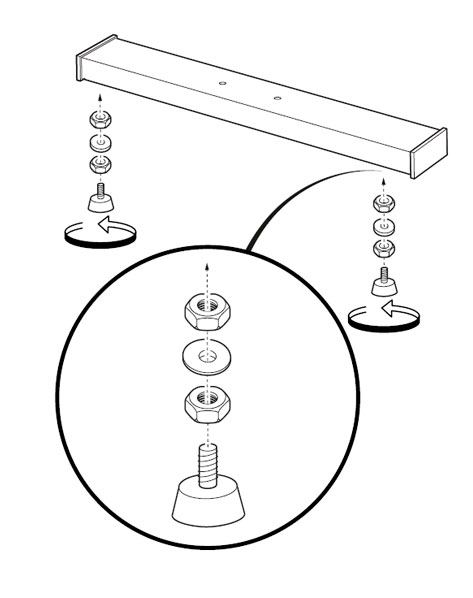

Travesaños:
2 tuercas
Atornilla los travesaños delantero y trasero a los extremos de la base del bastidor. Usa 4 tornillos M8x20 y las 4 arandelas M8, utiliza la llave hexagonal 5 para apretarlos.
Una vez perfectamente atornillados los travesaños, cubre la unión delantera y trasera con los embellecedores de plástico.
Como montar los pedales:
Retirar la tapa superior apretando suavemente ambos lados de la unión delantera.
Montar el pedal, eligiendo qué longitud de biela quieres y enrosca los pedales en esa medida:
Montaje del manillar:

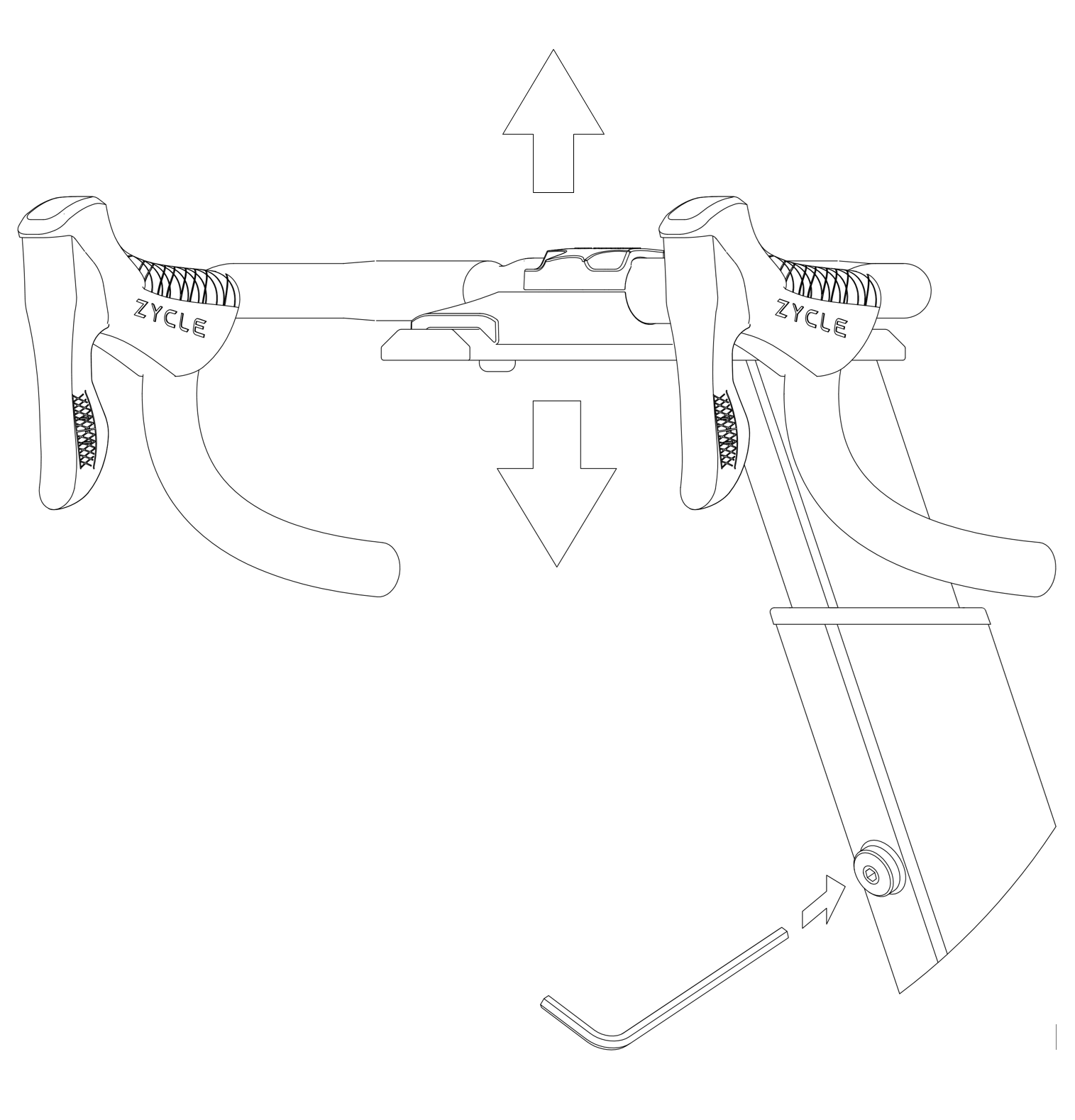

Introduce la tija de manillar en el bastidor. Puedes regular la altura del manillar subiendo o bajando la tija. Utiliza la rosca de regulación del bastidor para fijar su posición. (En lugar de la rosca es posible utilizar una maneta => Ver)
A continuación, introduce el manillar en la guía de la tija. Utiliza la tornillo de apriete para fijar el manillar en la posición deseada.
Montaje del sillín:

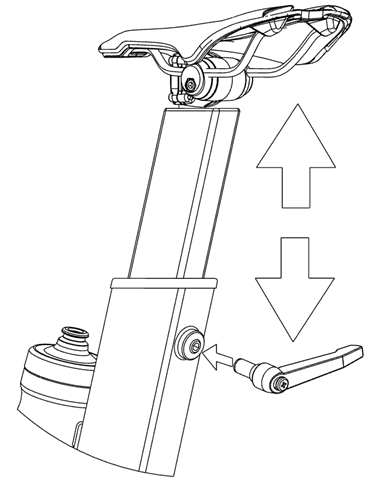

Introduce la tija de sillín en el bastidor. Puedes regular la altura del sillín subiendo o bajando la tija; utiliza el tornillo de regulación del bastidor para fijar su posición. (En lugar de la rosca es posible utilizar una maneta => Ver)

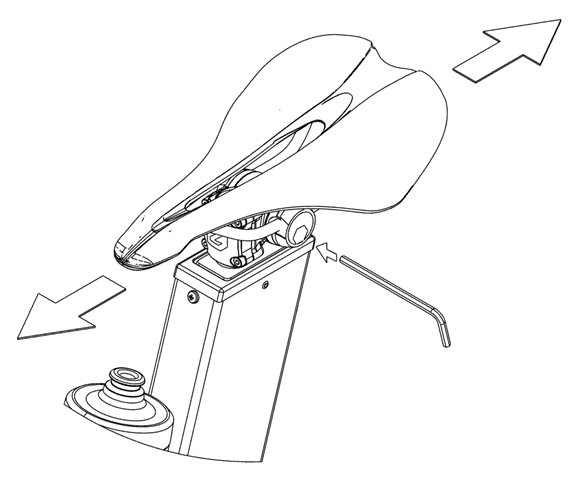

También puedes adelantar o atrasar el sillín o cambiar su inclinación aflojando el tornillo de debajo del sillín.
Atención: El par de apriete del soporte del sillín soporta máximo 1 Nm. El apriete debe realizarse en cruz y de forma progresiva.

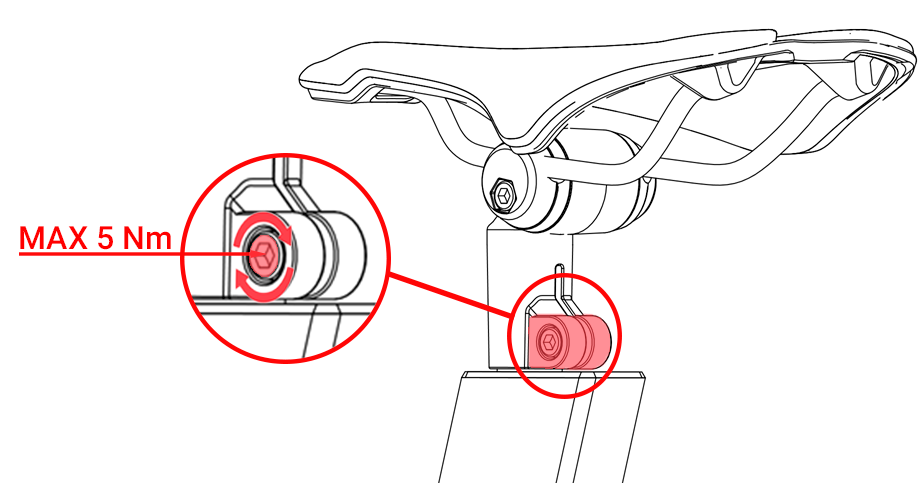

Atención: En el caso que lleve este tipo de soporte, el par de apriete del soporte del sillín soporta máximo 5 Nm.
Las pilas de botón incluidas son de repuesto para las manetas del manillar => Ver

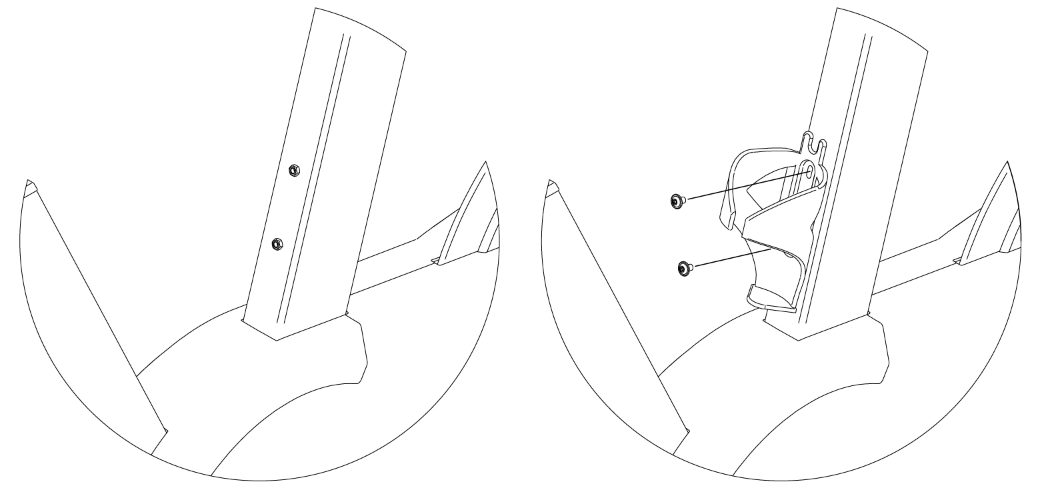

Para montar el portabidones sigue las indicaciones de la imagen.

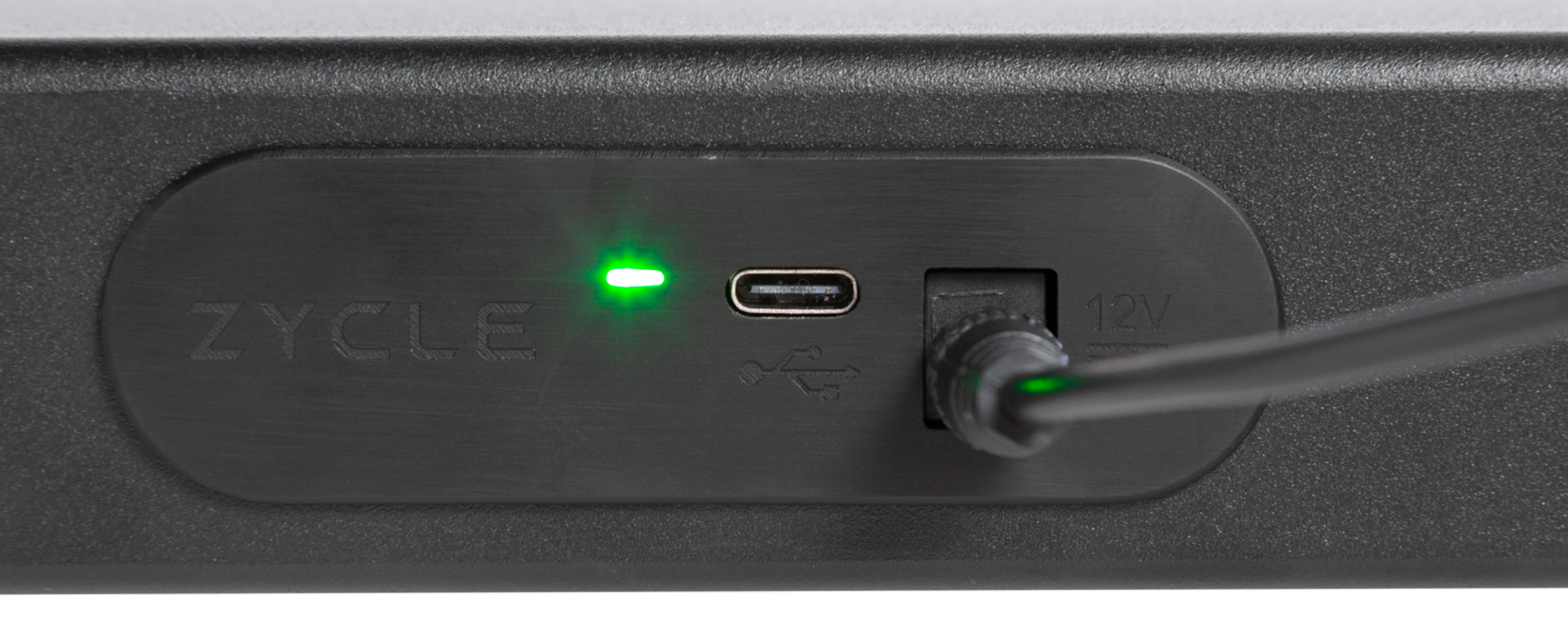

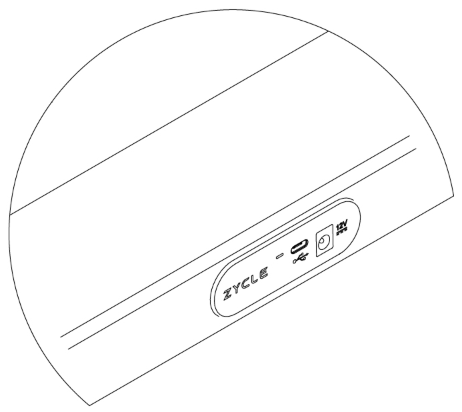

Enchufa el adaptador de corriente al conector situado en la barra central del bastidor.
La conexión USB es para conectar la ZBike a un ordenador en el caso de que no se disponga de Bluetooth. Es opcional.
¡Ya tienes tu Smart ZBike montada! Si quieres probarla ya, gracias a los pulsadores situados en el manillar puedes variar la resistencia de forma lineal, recuerda que debe estar conectada a la corriente eléctrica.
